Codificadores Ópticos de la Serie 600
Los codificadores ópticos de la serie 600 utilizan tecnología sin contacto para convertir el movimiento giratorio mecánico en un sistema eléctrico digital. La salida, compatible con la lógica transistor-transistor (TTL), puede eliminar la necesidad de convertidores analógicos a digitales.
Estos codificadores son dispositivos rotativos que contienen un par de rotor y estator que crean una apertura variable para permitir la entrada de luz. Un diodo emisor de luz (LED) para pasar a un diodo fotosensible. El rotor representa el número de líneas (pulsos) de el codificador y el estator crean el posicionamiento de las salidas individuales o fases. La cantidad variable de luz permitida través de la apertura crea una salida de onda sinusoidal. La electrónica interna amplifica y convierte esta salida de onda sinusoidal en una onda cuadrada.
Dos ondas cuadradas, Canal A y Canal B, proporcionan una salida en cuadratura. El canal A lleva al canal B 90º eléctricamente en sentido anti horario a una velocidad de 128 pulsos por canal por revolución. La salida en cuadratura permite al usuario potencialmente determinar la posición incremental, dirección y velocidad.

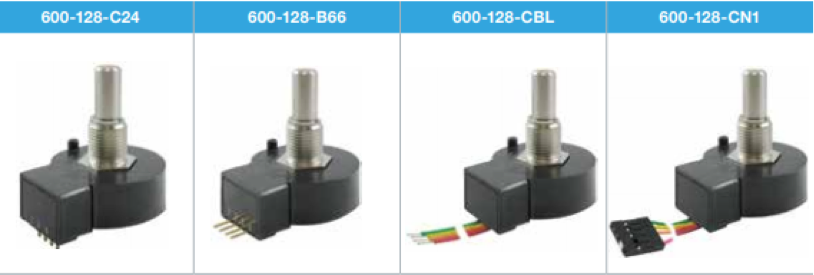

La serie 600 está disponible con terminales de PC, cable o cable con conector.
CARACTERÍSTICAS Y BENEFICIOS CLAVE
- Tecnología sin contacto, con un mínimo de 10 millones de rotaciones del eje: promueve una larga vida en la aplicación
- Salida de voltaje digital: puede eliminar la necesidad de analógico a convertidores digitales, contribuye a una más rentable solución.
- Salida compatible con TTL: evita la activación de falsos agudos / bajos debido al ruido ambiental.
- Amplio rango de temperatura de funcionamiento de -40 ° C a 65 ° C [-40 ° F a 149 ° F]: promueve la flexibilidad en las aplicaciones.
- Elección de terminaciones de montaje: diseñado para proporcionar flexibilidad de montaje.
APLICACIONES POTENCIALES
INDUSTRIAL
- Control del motor
- Control de Flujo
- Robótica
- Periféricos de la computadora
- Equipo de Soldadura
MÉDICO
- Equipo de diagnóstico portátil (es decir, electrocardiograma, ultrasonido)
- Equipo respiratorio para el cuidado de la salud en el hogar.
- Equipo quirúrgico.
- Joysticks de precisión
