Sensores de Presión TruStabiliy™ Serie HSC

La serie cerámica de silicio de alta precisión (HSC) es un sensor de presión de silicio piezorresistivo que ofrece una salida analógica o digital proporcional para leer presiones superiores al rango de temperatura y el intervalo de presión de escala completa especificados. La Serie HSC está completamente calibrada y su temperatura está compensada para la deriva del sensor, sensibilidad, efectos de temperatura y no linealidad usando un circuito integrado de aplicación específica (ASIC) en placa. Los valores de salida calibrados para presión se actualizan a aproximadamente 1 kHz para salida analógica y 2 kHz para salida digital.

La serie HSC está calibrada sobre el rango de temperatura de 0 °C a 50 °C [32 °F a 122 °F]. El sensor está diseñado para ser operado desde una única fuente de alimentación de 3,3 VCC o 5,0 VCC.

Estos sensores miden presiones absolutas, manométricas y diferenciales. Las versiones absolutas tienen una referencia de vacío interno y un valor de salida proporcional a la presión absoluta. Las versiones manométricas tienen referencias en presión atmosférica y ofrecen una salida proporcional a las variaciones de presión de la atmósfera. Las versiones diferenciales permiten medir la presión entre dos puertos de presión.

Los sensores de presión TruStability® están diseñados para utilizarse con gases no iónicos y no corrosivos, como aire y otros gases secos. Existe una opción que amplía el desempeño de estos sensores a líquidos no iónicos y no corrosivos para rangos de presión de más de 40 mbar. | 4 kPa | 20 inH₂O.

Todos los productos están diseñados y fabricados según los estándares de la norma ISO 9001.

CARACTERISTICAS:

• Rangos de presión ±1,6 mbar a ±10 bar | ±160 Pa a ±1 MPa | ±0,5 inH₂0 a ±150 psi.
• Tecnología registrada de Honeywell
• Protegido por múltiples patentes globales
• Estabilidad de largo plazo líder de la industria
• Banda de error total
• Precisión líder de la industria
• Presiones de ruptura altas
• Rangos de presión de trabajo altos
• Flexibilidad líder de la industria
• Amplia variedad de rangos de presión
• Cumple con los requisitos del nivel 1 de sensibilidad a la humedad de la norma IPC/JEDEC J-STD-020D.1
• Funciones opcionales de diagnóstico interno
• Con eficiencia energética
• Salida: analógica proporcional; salida digital de 14 bits compatible con SPI o I2C (resolución mínima de sensor de 12 bits)
• Tamaño pequeño
• Cumple con REACH y RoHS
• Opción de medio líquido

APLICACIONES:

Médicas:

• Monitores de flujo de aire
• Máquinas para anestesia
• Máquinas para análisis sanguíneos
• Cromatografía de gas
• Instrumentación para flujo de gas
• Máquinas para diálisis
• Concentradores de oxígeno
• Controles neumáticos
• Máquinas respiratorias
• Equipo para la apnea del sueño
• Ventiladores
• Espirómetros

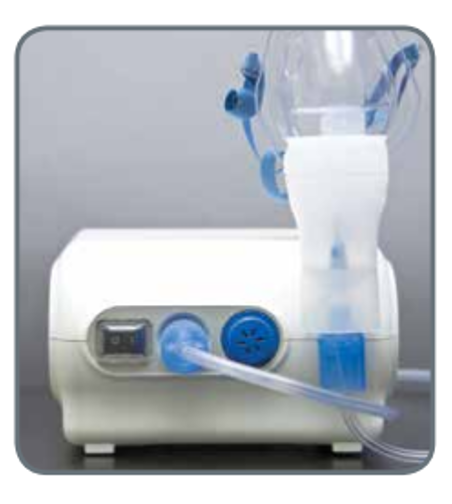

• Nebulizadores
• Presión de aire de la sala de hospital

Industrial:

• Barometría
• Calibradores de flujo
• Cromatografía de gas
• Instrumentación para flujo de gas
• Climatización (HVAC)
• Ciencias de la vida
• Control neumático
• Control de volumen de aire variable (VAV)
• Detección de obturación de filtro de HVAC
• Transmisores de sistemas de climatización (HVAC)
• Calidad del aire interno
