Uso de Separadores de Humedad de Watson McDaniel

Debemos procurar entregar vapor seco a los equipos de proceso . La principal causa del vapor húmedo es la condensación de la parte superior de la línea de distribución formando una película de condensado que por gravedad cae, la mayor parte de este condensado irá a parar a la parte baja de la línea y este se eliminará adecuadamente a través de un Separador de Humedad.

Tan pronto como el vapor sale de la caldera, parte de este se condensa para reponer el calor perdido a través de la pared de la tubería. El aislamiento reducirá naturalmente las pérdidas de calor, pero el flujo de calor y el grado de condensación disminuyen hasta cierta cantidad límite y si no se toman acciones apropiadas, estas cantidades se acumularán. El condensado formara gotas en la pared interior de la tubería, que se unirán formando una película al ser barridas por el flujo del vapor.

El resultado es que el equipo de consumo de vapor, recibe un vapor muy húmedo, que reduce el rendimiento de transmisión de calor y la vida útil de las válvulas de control. Un separador evacua tanto las gotas de agua de las paredes de la tubería, como la humedad suspendida en el vapor.

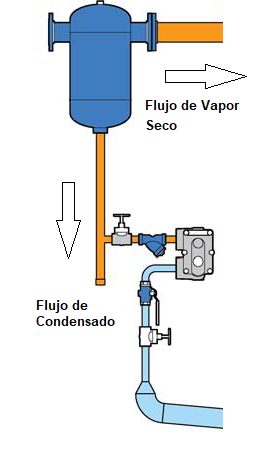

INSTALACION DE SEPARADOR DE HUMEDAD

Un separador de humedad instalado aguas arriba es apropiado para la protección de válvulas y turbinas. Se recomienda en sistemas donde se sabe que el vapor está húmedo y esta misma humedad atrapada puede afectar el rendimiento de la válvula y/o dañar los componentes de un equipo. El separador de humedad recolecta gotas de condensado suspendidas en el vapor, mejorando la calidad del mismo, disminuyendo el consumo de los equipos de proceso. Es requerido un sistema de trampeo en la parte inferior del separador de humedad para retirar el condesado que se vaya colectando por el paso del vapor.

BENEFICIOS DEL SISTEMA DE SEPARACION DE HUMEDAD

• Elimina la humedad del vapor.
• Disminuye la corrosión en el sistema de vapor.
• Aumenta la vida útil de sus válvulas reguladores de presión o control.
• Elimina la erosión en las válvulas reguladores de presión o control, provocada por la alta velocidad del vapor.
• Elimina los golpes de ariete dentro del sistema de vapor.
• Reduce el costo de mantenimiento de sus equipos.
• El separador es libre de mantenimiento.

EL USO EFICIENTE DE LOS SEPARADORES DE HUMEDAD

La eficiencia de un separador de humedad, está dada por la relación entre el peso del agua separada respecto al total del agua que lleva un fluido a lo largo de una tubería. Sin embargo hay un problema, las gotas de agua no están uniformemente distribuidas en la sección transversal de la tubería; el agua en la parte inferior de la tubería es más fácil de separar que las gotas de diferentes tamaños que están dispersas en el fluido. Por eso los separadores se han diseñado para acumular esas gotas de agua en suspensión y poder separarlas del fluido que puede ser vapor, aire comprimido o gas.

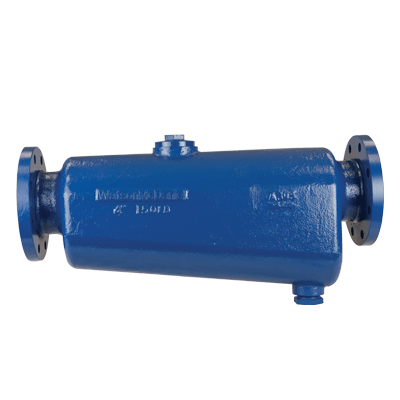

Los separadores de humedad Watson McDaniel están diseñados para facilitar la separación con la máxima eficiencia y con una mínima caída de presión. Para ello el separador tiene un área seccional de flujo, muchas veces superior al área de la tubería donde está instalado.

Por esta razón la velocidad del fluido (vapor, aire o gas) es significativamente reducida conforme entra al cuerpo del separador. Las gotas de agua, relativamente pesadas, impactan en el interior y escurren hacia el drenaje ubicado en la parte inferior del separador, donde se instala una trampa de vapor o un eliminador de líquidos, según se utilice en una tubería de distribución de vapor, aire comprimido o gas.
